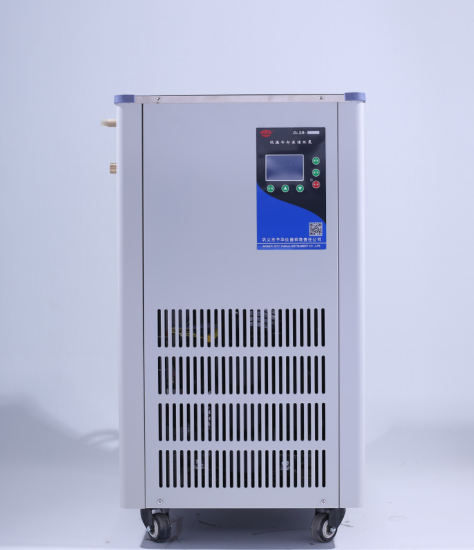

當冷卻需求降至-50℃以下，普通冷水機的單級壓縮制冷系統已無力應對，此時低溫冷卻循環泵憑借針對性的制冷系統設計，成為超低溫環境的核心控制設備。與普通冷水機相比，其在壓縮機類型、制冷劑選擇、系統架構等方面的特殊設計，構建起一套能突破熱力學極限的超低溫制冷解決方案，廣泛應用于材料低溫測試、超導實驗等領域。?

　　壓縮機的階梯式配置是實現超低溫的核心動力。普通冷水機多采用單臺活塞式或渦旋式壓縮機，適用于-10℃以上的工況，而低溫冷卻循環泵為達到-50℃以下的目標溫度，普遍采用“復疊式壓縮”架構：由高溫級與低溫級兩臺壓縮機串聯工作。高溫級通常選用中溫渦旋壓縮機（蒸發溫度-25℃至-10℃），負責將熱量從低溫級傳遞至環境；低溫級則采用專為超低溫設計的活塞式壓縮機（如半封閉雙級壓縮機），其氣缸容積比可達1:3.5，能在-60℃的蒸發溫度下保持穩定排氣量。這種組合使系統的制冷效率（COP值）比單級壓縮在-50℃時提升3-4倍，避免了普通冷水機在超低溫下因壓縮比過大（超過8:1）導致的效率驟降問題。?

　　制冷劑的科學配伍突破了單一工質的溫度限制。普通冷水機常用的R22、R410A等制冷劑，在-30℃以下會出現蒸發壓力過低（低于大氣壓）的問題，導致空氣滲入系統。低溫冷卻循環泵采用“非共沸混合制冷劑”方案：高溫級多選用R404A（工作溫度-45℃至-20℃），其在-30℃時的飽和壓力仍能保持0.3MPa以上；低溫級則采用R23（三氟甲烷）或R508B等極低溫制冷劑，可在-80℃時維持0.15MPa的蒸發壓力，避免系統負壓運行。更先進的機型采用三元混合工質（如R23/R116/R14），通過各組分的協同作用，使制冷溫度比單一制冷劑降低10-15℃，同時拓寬了有效制冷區間。這種配伍設計需通過精準的充注量控制（誤差±5g），才能保證各組分在循環中按比例分配。?

　　系統架構的創新性設計強化了超低溫穩定性。普通冷水機的單回路設計難以應對超低溫下的熱力波動，而低溫冷卻循環泵采用“雙回路復疊式”結構：高溫級與低溫級通過一個冷凝蒸發器（又稱中間換熱器）進行熱耦合，高溫級的蒸發器同時作為低溫級的冷凝器，實現熱量的階梯式傳遞。為減少冷量損失，系統管路采用全真空絕熱設計（保溫層厚度達50mm，真空度≤1Pa），并在低溫級回氣管路上設置氣液分離器，防止未蒸發的液態制冷劑進入壓縮機造成液擊。與普通冷水機的開放式散熱不同，超低溫機型多配備低噪音風機與大面積翅片冷凝器（散熱面積比同功率冷水機大2-3倍），確保高溫級產生的熱量能及時散出，維持系統熱平衡。?

　　輔助功能的集成化提升了超低溫控制精度。為防止低溫下循環介質（如乙醇溶液、硅油）粘度急劇上升導致的流量下降，系統內置變頻調速泵，可根據溫度自動調節流量（范圍1-10L/min）；在蒸發器表面設置霜層傳感器，當結霜厚度超過0.5mm時，啟動智能化除霜程序（采用熱氣旁通而非電加熱，避免溫度波動超過±2℃）。這些設計使低溫冷卻循環泵在-80℃工況下的控溫精度仍能保持±0.1℃，遠高于普通冷水機在-10℃時±1℃的控制水平。?

　　低溫冷卻循環泵的制冷系統設計，本質是對熱力學定律的創造性應用。通過壓縮機、制冷劑與系統架構的協同創新，其將普通冷水機的溫度極限從-30℃拓展至-150℃（特殊機型），為超低溫科學研究與工業生產提供了可靠的溫度控制手段。
